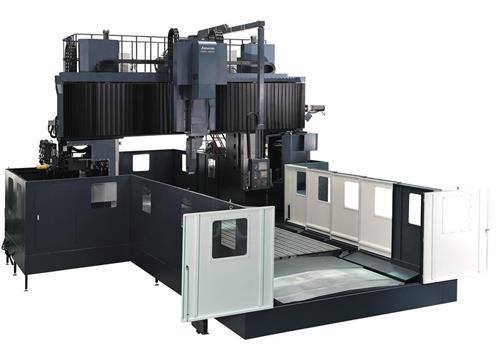

GD & GD-W 規格表
發布時間：2017-01-24 來源：喬褔機械


機型系列 GD GD-W SDM SDM-W 標配   :   ○
控制器 三軸 五面 五軸 三軸 五面 五軸 三軸 五面 五軸 三軸 五面 五軸
FANUC 0I-MF ○ ─ ○ ─ ○ ─ ○ ─ ─
FANUC 31I-M △ △ △ △ △ △ △ △ △ △ △ △
SIEMENS 840D SL △ △ ○ △ △ ○ △ △ ○ △ △ ○ 選配
   :
     △
SIEMENS 828D  ○ ─ ○ ─ ○ ─ ○ ○ ─
HAIDENHAIN iTNC530 △ △ △ △ △ △ △ △ △ △ △ △
      注1     注1     注1     注1
8.4"LCD(彩色) ○ ○ ─ ○ ○ ─ ○ ○ ─ ○ ○ ─ 五   :   ─
 10.4"LCD(彩色) △ △ ○ △ △ ○ △ △ ○ △ △ ○
12.1"LCD(彩色) △ △ △ △ △ △ △ △ △ △ △ △
15.1"LCD(彩色) △ △ △ △ △ △ △ △ △ △ △ △
注一:所有設備配置五軸聯動后,需以最終用戶名義申請五軸聯動許可后,才能取得授權,開啟五軸聯動加工功能。未取得授權之前,本公司只能以5軸四聯動出貨給最終客戶。


    GD-28 GD -32  GD -36  GD -42
機型   3000 4000 5000 6000 4000 5000 6000 7000 8000 9000 10000 4000 5000 6000 7000 8000 9000 10000 4000 5000 6000 7000 8000 9000 10000
門寬(有效門寬)   2800 3200 3600 4200
X軸行程   3000 4000 5000 6000 4000 5000 6000 7000 8000 9000 10000 4000 5000 6000 7000 8000 9000 10000 4000 5000 6000 7000 8000 9000 10000
Y軸行程   2800 3200 3600 4200
Y軸行程(追加五面/五軸)   3600 4000 4400 5000
主軸中心到Z軸導軌距   235/250 235/250 235/250 235/250
X 軸導軌數 / 跨距   三軌      900*2= 1800 三軌      900*2= 1800 三軌      900*2= 1800 三軌      900*2= 1800
Z軸行程   (s) 1066/1250 (500*510) /  (o) (□ 500*500*1250/1500) /  □ 600*600*1500/2000
立式主軸鼻端到工作臺面 三軸/5軸 150mm + Z軸行程
五面體 420mm + Z軸行程
工作臺尺寸(長)   3200 4200 5200 6200 4200 5200 6200 7000 8000 9000 10000 4200 5200 6200 7000 8000 9000 10000 4200 5200 6200 7000 8000 9000 10000
工作臺尺寸(寬)   (s) 2200 / (o) 2400 2600 3000 3000/3500
工作臺載重   20000 22000 25000 30000 22T 25T 30T 35T 40T 45T 50T 22T 25T 30T 35T 40T 45T 50T 22T 25T 30T 35T 40T 45T 50T
主軸型式    BT-50 皮帶直傳 Ø90-6000(std) / (o)8000, Ø100-6000rpm/4500,   Ø120-4500/3000,    Ø160 2500/2000
         BT/BBT-50 直結式 10000 / 15000 rpm
主軸馬力       皮帶直傳 (s)α22_22/26 KW + 2段齒輪箱  / (o)  30/37KW,    37/45KW ,   55 / 60 KW
  直結式  αT22i_22/26KW  αT22i_22/26KW  αT22i_22/26KW  αT22i_22/26KW
定位精度    (VDI-3441) P  0.020 mm   0.025mm 0.030mm 0.040mm 0.025 0.030 0.040 0.045 0.050 0.025 0.030 0.040 0.045 0.050 0.025 0.030 0.040 0.045 0.050
重復定位精度(VDI-3441) Ps  0.015 mm    0.020 mm   0.025mm 0.03mm 0.02 0.025 0.030 0.030 0.030 0.02 0.025 0.030 0.030 0.030 0.02 0.025 0.030 0.030 0.030
定位精度    (JIS B-6338)   ± 0.015mm / 全程 ± 0.015 mm/全程 ± 0.015 mm/全程 ± 0.015 mm/全程 ± 0.015 mm/全程 ± 0.015 mm/全程 ± 0.015 mm/全程
重復定位精度(JIS B-6338)   ± 0.003mm  ± 0.003mm ± 0.003mm ± 0.003mm ± 0.003mm ± 0.003mm ± 0.003mm
三軸電機功率       X 6KW 6KW 6KW 6KW 6KW 9.7KW 6KW 9.7KW 6KW 9.7KW
  Y 7KW 7KW 7KW 7KW 7KW 7KW 7KW 7KW 7KW 7KW
  Z 7KW 7KW 7KW 7KW 7KW 7KW 7KW 7KW 7KW 7KW
三軸快速進給   12/12/10/ 10/12/10/ 10/10/10/ 8/10/10/ 10/10/10/ 8/10/10/ 10/10/10/ 8/8/10/
三軸切削進給   10000 10000 10000 8/10/10/ 10000 8/10/10/ 10000 8/8/10/
ATC  與 刀庫 刀數/刀徑 (S): 圓盤40T / 120 mm(  滿刀最大外徑) / 200mm (相鄰空刀)
刀重/刀長 (S) 20kg/400mm , (opt): 35kg / 600mm
三軸加工之機器尺寸 寬 5800 6200 6600 7200
高 4850 5200 5500 5500
五面體加工之機器尺寸 寬 7400 8000 8600 9200
高 5900/6200(Z:1200) 6200/6500(Z:1250)/7000(Z:1500) 6500/6800(Z:1250)/7300(Z:1500) 6500/6800(Z:1250)/7300(Z:1500)
五軸加工之機器尺寸 寬 6500 7100 7700 8300
高 6280(AC4)  / 6500(AC-5) 6280(AC4)  / 6500(AC-5) 6280(AC4)  / 6500(AC-5) 6280(AC4)  / 6500(AC-5)
機臺長度尺寸 長 80900 10900 12900 14900 10900 12900 14900 16900 18900 20900 23770 10900 12900 14900 16900 19150 21500 23770 10900 12900 14900 16900 19150 21500 23770
W 軸 行程 mm 1000/1500/2000 1000/1500/2000 1500/2000/2500/3000 1500/2000/2500/3000/3500
W 軸 進給 M/min 2 M
W軸電機功率 KW 7 KW * 2 7 KW * 2  6 KW * 2 6 KW * 2
W 軸精度(橫梁水平)   0.01mm / 1000 mm
機臺重量   ton   (約) 三軸 56 63 70 77 67 73 80 88 95 102 109 71 78 85 92 99 106 113 74 81 88 95 102 109 116
五軸/五面 60 67 74 86 70 77 84 91 98 105 112 75 82 89 96 103 110 117 78 85 92 99 106 113 120
W 軸 89 96 103 110 99 106 113 120 127 134 141 108 115 122 129 136 143 150 111 118 125 132 139 146 153
