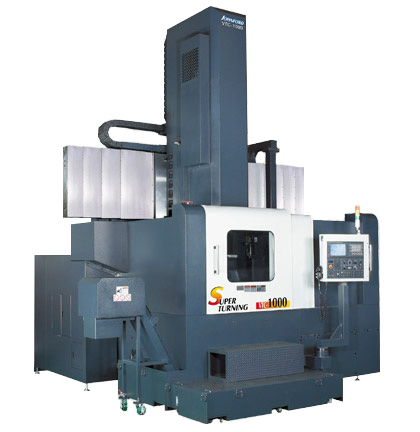

| 項目 \ 型號 | VTC-800ATC | VTC-1000ATC |
| 最大旋徑 (mm) | Ø1000 (39.4") | Ø1200 (47.2") |
| 最大車削旋徑 (mm) | Ø1000 (39.4") | Ø1200 (47.2") |
| 最大車削高度 (mm) | 800 (31.5") | |
| 工作臺尺寸 (mm) | Ø810 (31.9") | Ø1000 (39.4") |
| 最大工作臺荷重 (kg) | 2000 (4400 lb) | 4000 (8800 lb) |
| 橫向最大行程 (X 軸) (mm) | 870 (34.3") | 970 (38.2") |
| 垂直行程 (Z 軸) (mm) | 900 (35.4") | |
| W軸行程 (mm) | 400 (15.7") | |
| 主軸轉速 (rpm) | - | |
| 工作臺轉速 (rpm) | 10-800 | 2-650 |
| 主軸變速段數 | 二段全自動 | |
| 主軸最大扭力 (Nm) | 3455 | 10049 |
| 動力主軸轉速 (選配) (rpm) | 2-2400 | |
| 快速進給 (X / Z 軸) (m / min) | 12 / 10 | |
| 刀座數目 | ATC型式: 12把刀 (標準) ; 16, 24, 40, 60 (選配) | |
| 刀柄形式 | 7 / 24 taper BT-50 | |
| 最大刀具尺寸 (mm) | 300W x 155T x 500L | |
| 最大刀具重量 (kg) | 50 (110 lb) | |
| 最大刀庫載重 (kg) | 350 (770 lb) | |
| 換刀時間 (sec) | 30 | |
| 外徑刀柄尺寸(內徑)(mm) | □32 x □32 (Ø60) | |
| 主軸箱斷面 (mm) | 250 x 250 (9.8" x 9.8") | |
| 主軸馬達/ 床臺之主軸馬達 (kW) | 18.5 / 22 標準 (22 / 26 選配) | 30 / 37 (37 / 45 選配) |
| 動力主軸馬達(選配) (kW) | 11 /15 (15 /18.5,Opt.) | 11 /15 (15 /18.5,Opt.) |
| 伺服馬達 (X / Z 軸) (kW) | 4.0 / 4.0 | 7.0 / 7.0 |
| CF 軸伺服馬達 (選配) (kW) | 3.0 | |
| 切削泵馬達 (kW) | 0.98 | |
| 立式滑座馬達 (kW) | 4 | |
| 油壓馬達 (kW) | 3.8 | |
| 機器重量 (kg) | 22000 (48400 lb) | 25000 (55000 lb) |
| 機器尺寸 (L x W x H) (mm) |
5590 x 5555 x 5525 (220" x 218.7" x 217.5") |
5590 x 5555 x 5525 (220" x 218.7" x 217.5") |
|
| 標準附件 | 特殊附件 |
|
|
