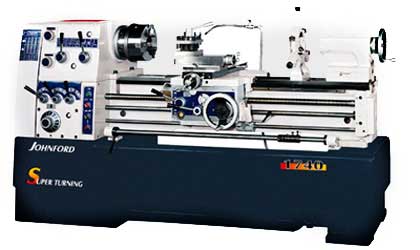

JF-17/20 系列
發布時間：2017-01-11 來源：喬褔機械




項目   \    型號 JF-17 系列 JF-20 系列
JF-1730, JF-1740, JF-1760 JF-2030, JF-2040, JF-2060
工作范圍 床面旋徑 430 530
凹口旋徑 610 710
鞍面旋徑 270 370
兩心間距 (mm) 800 , 1100 , 1700
床面寬度 300
凹口長度 150
主軸 主軸鼻端 ASA-A1-6, D1-6
主軸孔徑 (mm) Ø 54 , (2-1/8")
主軸錐度 MT.No:6
主軸轉速 (60Hz) (rpm) 12-step, 35~2000
鞍座 橫送臺最大移動距離 265
車刀臺最大移動距離 150
尾座 尾座心軸行程 150
尾座心軸直徑 Ø 60
中心孔錐度 MT #4
進給 & 螺紋 導螺桿 Ø 35 4TPI 或 導程 6 mm
英制牙 44 Kinds 2-72
公制牙 39 Kinds 0.2-14
徑節牙 DP 8-44
模數牙 MP 0.3-3.5
縱向進給 (mm) 0.03-0.85(0.0012"-0.034")
橫向進給 縱向進給的 1/2
馬達 主軸馬達 (HP) 5 or (optional 7-1/2)





  • 機器規格變更時，恕不另行通知。

  • 以上表列所有規格以發那科控制系統為準。





標準附件 特殊附件

  1. 工具及工具箱

  2. 中心針(MT.#4) 二支

  3. 心軸套筒(MT.#4及#6)

  4. 水平調整螺栓及墊塊

  5. 三爪夾頭連接盤

  6. 9吋三爪夾頭

  7. 四方刀架

  8. 縱向自動定寸停止裝置 (第四桿)

  9. 手動潤滑系統

  10. 冷卻泵浦

  11. 主軸箱自動潤滑泵浦

  12. 操作手冊及零件表

  1. 12吋四爪夾頭

  2. 床身微調停止器

  3. 中心架

  4. 跟刀架

  5. 花盤

  6. 工作燈

  7. 防濺板

  8. 斜度附件

  9. 后刀架

  10. 7.5HP 馬達 (17"系列 )

  11. 驅動盤

  12. 5C 筒夾裝置

  13. 快換刀架

  14. 鉆頭夾頭

  15. 活動頂針

  16. 油壓仿削裝置
