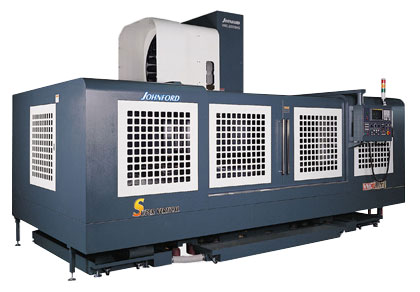

| 項目 / 型號 | NO.40 | VMC-3000S | ||||
| NO.50 | VMC-3000SHD | |||||
| 工作臺表面尺寸 (mm) | 3200 x 1000 (126.6" x 39.4") | |||||
| 左右行程 (X 軸) (mm) | 3050 (120") | |||||
| 前后行程 (Y軸) (mm) | 1100 (43.3") | |||||
| 上下行程 (Z 軸) (mm) | NO.40 | 800 (31.5") | ||||
| NO.50 | ||||||
| 主軸鼻端至工作臺距離 (mm) | NO.40 | 150~950 (5.9"-37.4") | ||||
| NO.50 | ||||||
| 主軸中心至滑道面 (mm) | 1150 ( 45.3") | |||||
| 主軸錐度 | BT-40 / CAT-40 | 適用于VMC-1300 VMC-1600 VMC-1600SVMC-2000SVMC-3000S | BT-50 / CAT-50 | 適用于VMC-1300HDVMC-1600HDVMC-1600SHDVMC-2000SHDVMC-3000SHD | ||
| 主軸軸承直徑 (mm) | 70 (2.8") | 100 (3.9") | ||||
| 主軸轉速 | 自動高低檔80-8000 轉 | 自動高低檔10-4500 轉 | ||||
| 主軸馬達 (kW) | 11 / 15 | 7.5 / 11 | 15 / 18.5 | |||
| X-Y-Z 快速進給(m / min) | 12-12-12 | |||||
| 切削進給率 (mm / min) | 1-8000 | |||||
| 儲刀數 |
BT-40 / CAT-40: 斗笠式 24, 甩臂式 24/32 (選配) BT-50 / CAT-50: 斗笠式 20, 甩臂式 24/32 (選配) |
|||||
| 相鄰刀最大刀具直徑 (mm) | 75(3") | BT-40 / CAT-40 適用于VMC-1300VMC-1300 -2HVMC-1600VMC-1600SVMC-2000SVMC-3000S | 125(5") | BT-50 / CAT-50 適用于VMC-1300HDVMC-1600HDVMC-1600SHDVMC-2000SHDVMC-3000SHD | ||
| 最大刀具直徑 (mm) | 100 (3.9") | 250 (9.8") | ||||
| 最大刀具長度 (mm) | 320 (12.6") | 400 (15.7") | ||||
| 最大刀具重量 (kg) | 10 (22 lb) | 15 (33 lb) | ||||
| 工作臺荷重 (kg) | 4800 (10560 lb) | |||||
| 機器凈重 (kg) | 23000 (50600 lb) | |||||
| 機器尺寸 (L x W x H) (mm) | 7700 x 5330 x 3675 (303" x 209.8" x 145") | |||||
| X-Y-Z 導螺桿直徑 | Ø63, Ø63, Ø50 | |||||
| 切削能力 (S45C) | 銑削 (cc / min) | 160 | 180 | 適用于VMC-1300VMC-1600VMC-1600SVMC-2000SVMC-3000S | 320 | 適用于VMC-1300HDVMC-1600HDVMC-1600SHDVMC-2000SHDVMC-3000SHD |
| 鉆孔 (mm) | Ø30 | Ø40 | Ø52 | |||
| 攻牙 | M24 x P3.0 | M30 x P3.5 | M50 x P4.5 | |||
|
| 標準附件 | 特殊附件 |
|
|
