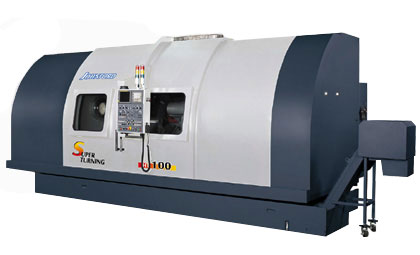

| 項目 / 型號 | HT- 30-2S | HT- 35-2S | HT- 40-2S | HT- 60-2S | HT- 80-2S | HT- 100-2S | ||
| 床面旋徑 (mm) | Ø580 (22.8") | Ø750 (29.5") | Ø730 (28.7") | Ø710 (28") | Ø690 (27.2") | |||
| 鞍面旋徑 (mm) | Ø300 (11.8") | Ø330 (13") | Ø600 (23.6") | |||||
| 兩心間距 (mm) | 550 (21.7") | 800 (31.5") | 1000 (39.4") | 1500 (59") | 2000 (78.7") | 2500 (98.4") | ||
| 正主軸 | 夾頭尺寸 (mm) | 標準 | Ø203.2 (8") | Ø254 (10") |
A: Ø315 (12")/ B: Ø381 (15")/ C,D: Ø510 (20")/ E: Ø610 (24") |
|||
| 選配 | A: Ø381 (15")/ B: Ø450 (18")/ C,D: Ø610 (24")/ E:--- | |||||||
| 夾頭通孔直徑 (mm) | 標準 | Ø51 (2") | Ø76.5 (3") |
A: Ø91 (3.6")/ B: Ø116 (4.6")/ C: Ø139 (5.5")/ D: Ø165 (6.5")/ E: Ø204 (8") |
||||
| 選配 | A: Ø95 (3.7") | |||||||
| 主軸鼻端 | A2-6 | A2-8 | A: A2-8/ B: A2-11/ C: A2-12/ D,E: A2-15 | |||||
| 主軸孔徑 (mm) | Ø65 (2.6") | Ø86 (3.4") |
A: Ø115 (4.5")/ B: Ø132.5 (5.2")/ C: Ø152 (6")/ D: Ø185 (7.3"),Geared head Ø176 (6.9”)/ E: Ø236 (9.3") |
|||||
| 主軸變速段數 | 標準 | 一段 | A,B: 自動高低檔/ C,D,E: 四段 | |||||
| 選配 | B: 四段 | |||||||
| 主軸轉速 (rpm) | 標準 | 4500 | 3500 |
A: 3000適用 12" 夾頭, 2000適用 15" 夾頭/ B: 2000 適用自動高低檔/ C: 1200/ D: 1000/ E: 750 |
||||
| 選配 | B: 2000適用四段 | |||||||
| 主軸馬達 (kW) | 標準 | 11/15 | 15/18.5 | A,B: 22/ 26 ; C,D,E: 30/ 37 | ||||
| 選配 | B: 30/ 37 ; C,D,E: 37/ 45 | |||||||
| 主軸軸承直徑 (mm) | Ø100 (3.9") | Ø130 (5.1") | A: Ø160 (6.3")/ B: Ø180 (7")/ C: Ø200 (7.9")/ D: Ø240 (9.4")/ E: Ø280 (11") | |||||
|
副主軸 (Y 軸)
|
夾頭尺寸 (mm) | 標準 | Ø203.2 (8") | A: Ø315 (12")/ B,C,D,E: Ø381 (15") | ||||
| 選配 | A: Ø381 (15") | |||||||
| 夾頭通孔直徑 (mm) | Ø51 (2") |
Ø91 (3.6") (標準)/ Ø95 (3.7")(選配)/ Ø116 (4.6") (選配: 適用 A2-11) |
||||||
| 主軸鼻端 | A2-6 | A2-8 (標準) / A2-11(選配) | ||||||
| 主軸孔徑 (mm) | Ø65 (2.6") | Ø115 (4.5")(標準) / Ø132.5 (5.2")(選配) | ||||||
| 主軸變速段數 | 一段 | A: 一段 / B,C,D,E: 自動高低檔 | ||||||
| 主軸轉速 (rpm) | 4500 |
A: 3000適用 12" 夾頭, 2000適用 15" 夾頭/ B: 2000/ C: 1500/ D: 1000/ E:750 |
||||||
| 主軸馬達 (kW) | 11 / 15 (標準) | A: 9/ 11 ; B: 11/ 15 ; C:,D,E: 15/ 18.5 | ||||||
| 主軸軸承直徑 (mm) | Ø100 (3.9") | Ø160 (6.3") (標準)/ Ø180 (7.1") (選配) | ||||||
| 刀塔刀位數 | 12 | |||||||
| 橫向最大行程 (X軸) (mm) | 160 (6.3") | 175 (6.9") | 320 (12.6") | |||||
| 縱向最大行程 (Z1/ Z2軸) (mm) | 550 (21.7") | 760 (30") | 1000 (39.4") | 1500 (59") | 2000 (78.7") | 2500 (98.4") | ||
| 快速進給 (m/min) | X:15; Z / W :18 | X:12; Z:15 ; W:10 | ||||||
| 伺服馬達動力 (X軸) (kW) | 4 | |||||||
| 伺服馬達動力 (Z1/ Z2軸) (kW) | 4 | 4 | 7 | |||||
| 伺服馬達動力 (W 軸) (kW) | 4 | 4 | 7 | |||||
| 床臺斜度 | 45° | |||||||
| 機臺重量 (kg) | 7500 (16500lb) | 11000 (24200lb) |
A: 16500 (36300lb) B: 16550 (36410lb) C: 16600 (36520lb) D: 16650 (36630lb) E: 16700 (36740lb) |
A: 18500 (40700lb) B: 18550 (40810lb) C: 18600 (40920lb) D: 18650 (41030lb) E: 18700 (41140lb) |
A: 20500 (45100lb) B: 20550 (45210lb) C: 20600 (45320lb) D: 20650 (45430lb) E: 20700 (45540lb) |
A: 22500 (49500lb) B: 22550 (49610lb) C: 22600 (49720lb) D: 22650 (49830lb) E: 22700 (49940lb) |
||
|
機器尺寸 (mm) |
W × H |
2300 × 2300 (90.6" × 90.6") |
3470 × 2840 (136.6" × 111.8") |
3595 × 2940 (141.5" × 115.7") |
||||
| L | 5100 (200.8") | 5600 (220.5") | 5200 (204.7") | 5600 (220.5") | 6000 (236.2") | 6600 (259.8") | ||
|
| 標準附件 | 特殊附件 |
|
|
